信息编号：S402423

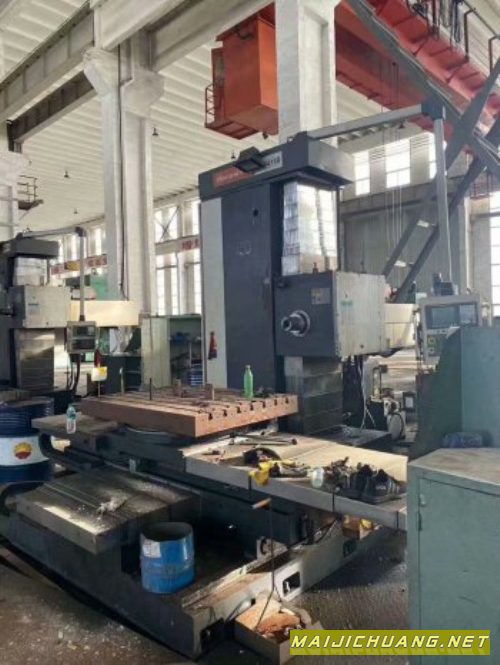

发那科系统，工作台1350x1000mm，行程XYZW：1500*1200*1000*550
名 称规 格工作台工作台尺寸（长×宽）1350×1000mm工作台承重5000kgT型槽尺寸（数量～宽度×间距）7～22×125mm工作台回转方式手动旋转工作台回转精度（4×90°位置）12"（±6"）加工范围 工作台纵向行程（X轴）1500mm主轴箱垂直行程（Y轴）1200mm下滑座横向行程（Z轴）1000mm镗轴轴向行程（W轴）550mm主轴中心线至工作台距离0～1200mm镗轴最大合理的镗孔直径Φ250mm镗轴最大合理的钻孔直径Φ50mm镗轴镗轴直径φ130mm最大刀具重量18Kg镗轴扭距及电机功率配FANUC OI MF系统时扭距：1600/2000N.m主电机功率18.5/22 KW配SIEMENS 828D系统时扭距：2000/2400N.m主电机功率17/20.5 KW镗轴内孔锥度MAS 403(45°) BT50镗轴转速12～1000rpm镗轴转速高低档分界线250镗轴调速级数无级调速进给、快移速度快速移动速度：X/Y/Z轴10000 mm/min快速移动速度：W轴5000 mm/min进给速度：X/Y/Z/W轴5～2000 mm/min机床定位精度《GB/T 17421.2－2000》定位精度X/Y轴0.040 mm定位精度Z/W轴0.030 mm机床重复定位精度《GB/T 17421.2－2000》重复定位精度 X/Y轴:0.020 mm重复定位精度 Z/W轴:0.015 mm滚珠丝杠滚珠丝杠尺寸（X/Y/Z、）Ф63×10 mm滚珠丝杠尺寸（W）Ф50×10 mm液压箱功率1.55KW液压箱输出压力5MP机床重量18500kg机床外形尺寸（L×W×H）5010×3700×3600 mm 联系电话、微信：15515230609
设备在辽宁 |
