信息编号：S148133

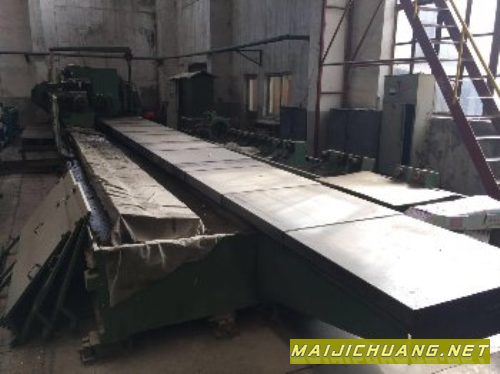

【价格电议】10米外圆磨床，最大磨小直径800mm，最大加工长度10000mm，在位少用
2003年上海机床厂H247外圆磨床10米外圆磨床，最大磨小直径800mm，最大加工长度10000mm，在位少用详细说明主要用途： 本机床专为磨削长筒形零件外圆用。亦可用于磨削大直径辊面外圆及二级精度镗杆外圆等长轴类零件。结构特征：a、本机床是砂轮架拖板作纵向往复移动，工件只作旋转运动。采用前后床身为一体的结构形式，占地面积较小。b、拖板纵向移动为齿轮齿条传动，移动速度采用欧陆公司调速系统无极调速的直流电机驱动。工件回转采用西门子直流无极调速系统及30千瓦直流电机驱动。拖板导轨及砂轮架横向进给导轨均采用螺旋节流式静压润滑。砂轮轴为静压轴承支承。c、砂轮线速度为 45m/s,交流变频控制可无级调至22.5m/s低线速，以适应磨削要求。d、砂轮架进给运动具有手动进给和自动周期进给，砂轮架的快速移动及自动周期进给由电气控制液压驱动。主要技术规格及参数：最大磨削直径×最大磨削长度 800×10000mm 最小磨削直径 50mm 最大工件重量 6000Kg 中心高 500mm 顶尖距 10000mm 头尾架顶尖圆锥号 #100公制 工作转速 5-100转/分 砂轮线速度 45-22.5m/s 拖板移动速度（无级） 50-500mm/min;300-3000mm/min 砂轮架快速移动量 100mm 尾架顶尖移动量 100mm 砂轮架手轮一转移动量 2/1mm粗/细 砂轮架手轮一格移动量 0.01/0.005mm粗/细 拖板手轮一转移动量 1mm 拖板手轮一格移动量 0.005mm 冷却泵扬程 16m 拖板最小自动换向距离 300mm 占地尺寸 3200×16700mm 机床总重量 45吨
设备在山东 |
